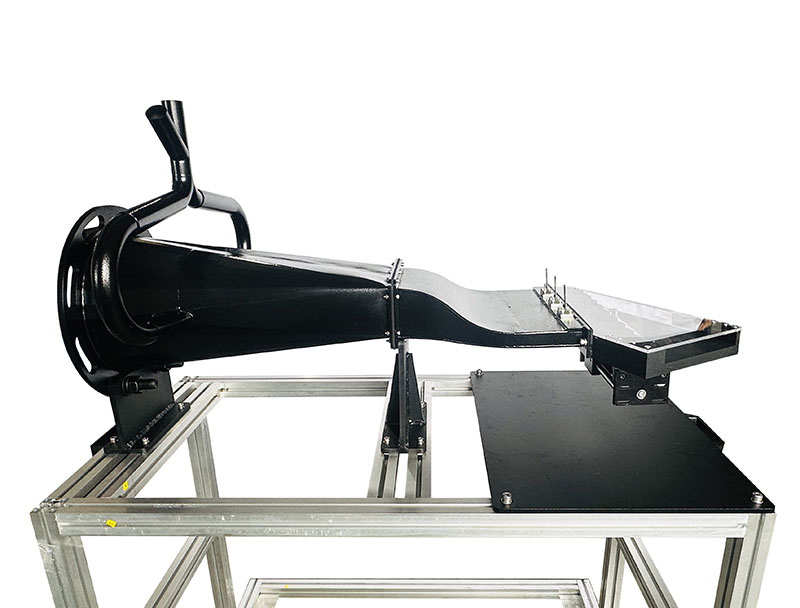

叶栅试验台

通过某型号涡轮叶栅实验，获得不同主流流速及不同叶尖间隙下的流场特征以及涡轮通道总压，静压，温度等参数，并分析流场数据。

试验台架主要部件：

移动式总压耙：包含多个总压探针，主要测量叶片尾缘出口截面总压，实验过程中可调节摇杆以测量不同位置总压。

主流气体：由实验室压缩机提供，排气压力zui大为0.1MPa，流量zui大为lkg/s。

粒子发生器：通过管路与示踪粒子导管相连，粒子发生器将罐体内粉末混合均匀后，以某一气压排出(zui大排气压力1.2MPa)，从而产生分散稳定的粒子流。

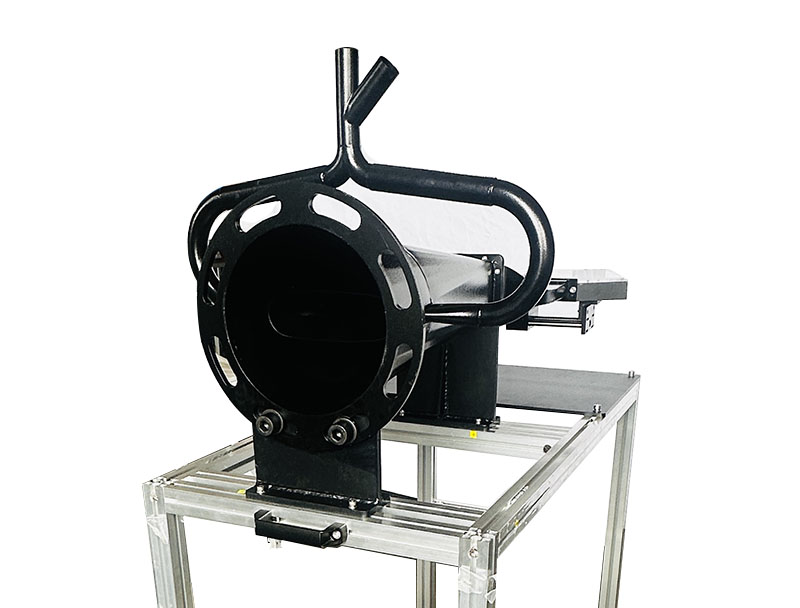

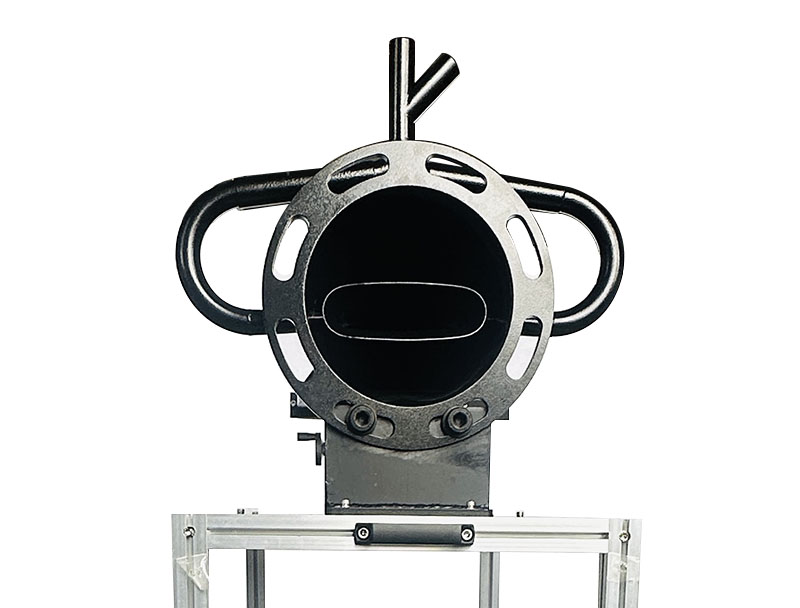

过渡连接段：前端为直径200mm的圆形进口，尾端为300mm(宽) x20mm(高)的方形出口，作用是约束主流均匀流入叶栅通道。

台面：台面为可移动式工作台，试验时应固定在平整地面上2叶栅通道。
